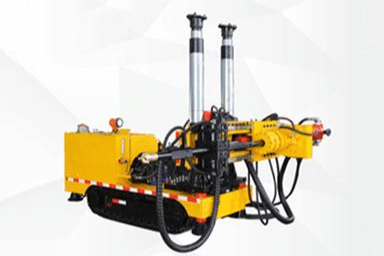

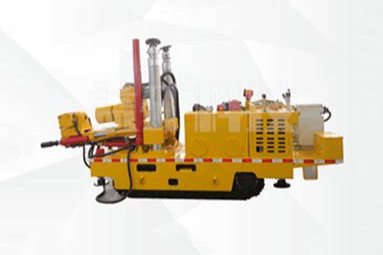

煤矿用履带式全液压变径定向钻机

ZYWL-6500DB煤矿用履带式全液压变径定向钻机是我公司研发的一款新型普钻升级定向钻机。主要用于煤矿瓦斯抽采钻孔施工，也可用于井下探放水、地质构造和煤层厚度探测、煤层注水、顶（底）板注浆等各类高精度350m以内中短距离定向钻孔的施工，该钻机采用分体式结构，主要由钻机主机、 泥浆泵车、 随钻测量装置、变径刻槽螺旋钻杆等组成。

本钻机具有以下优势：

1. 钻机采用先进的负载敏感系统，能精确控制给进压力和旋转压力，具有节能、压力控制精度高和过载保护等特点；
2.  具有水平0~180°的方位角， ±90°的调角范围，满足各种施工角度的要求， 适用范围广。

(3)采用油缸推进机构，给进行程长、推进平稳、传递效率高，提高了钻机处理孔内抱钻、卡钻事故的能力；

(4)卡盘和夹持器均采用抗高压、耐磨损胶套，其材质为进口聚氨酯，寿命长、可靠性高、更换率低。

(5)选用先进的大流量泥浆泵，体积小、压力高、流量稳定、噪音低、可靠性高。

(6)自主研发的无线随钻测量装置，信号传输稳定，信号通过电磁波的形式进行传输，可利用普通的密封钻杆进行打钻，降低施工成本。

(7)随钻测量装置以极低频电磁波形式传输钻头的倾角、方位角、工具面向角以及仪器温度、电池电压等参数，同时可实现钻孔参数轨迹的实时显示，并能及时根据情况调整弯头方向实现精确定向钻进。施工过程中信号自动解析，无需人工干预。

(8)变径定向钻机动力头和前夹持器都具备适应接头和杆体径差为20mm的钻杆通过性，工作期间不再频繁更换卡瓦，结构为机械式，夹持力大等特

（9）变径刻槽螺旋钻杆：整杆接头结构为接头直径大于杆径，结构优点：充分保证接头、杆体强度情况下，提高了整杆的柔性利于钻杆在孔内弯曲改变钻进轨迹。比如直径73钻杆，接头尺寸可以做到直径89，也就是其具备89钻杆的性能，杆体比89钻杆更具备良好的弯曲度。

我公司生产的煤矿用履带式钻机类产品，广泛使用于国内外各个地区，国内主要使用区域有：中煤集团、龙煤集团、沈煤集团、峰峰煤业、开滦煤业、潞安煤业、阳煤集团、晋煤集团、西山煤电、汾西煤业、大屯煤业、新集能源等；国外地区主要使用区域：俄罗斯地区、澳洲地区、东南亚及北欧地区。
